聚合物具有多尺度、强相互作用耦合等复杂性，传统经典力场（如 PCFF/OPLS）在可迁移性与精度上常受限，而从头算方法又难以覆盖需要的体系规模与时间尺度。论文SimPoly: Simulation of Polymers with Machine Learning Force Fields Derived from First Principles基于第一性原理提出机器学习力场（MLFF）方法，在不拟合实验数据的前提下，直接预测聚合物的体密度与玻璃化转变温度（Tg），并构建覆盖 130 种聚合物的实验基准以系统评估该路线的有效性。
论文作者为Gregor N. C. Simm, Jean Hélie, Hannes Schulz, Yicheng Chen, Guillem Simeon, Anna Kuzina, Ernesto Martinez-Baez, Piero Gasparotto, Gabriele Tocci, Chi Chen, Yatao Li, Lixue Cheng, Zun Wang, Bichlien H. Nguyen, Jake A. Smith, Lixin Sun，来自微软。
一、论文的核心贡献

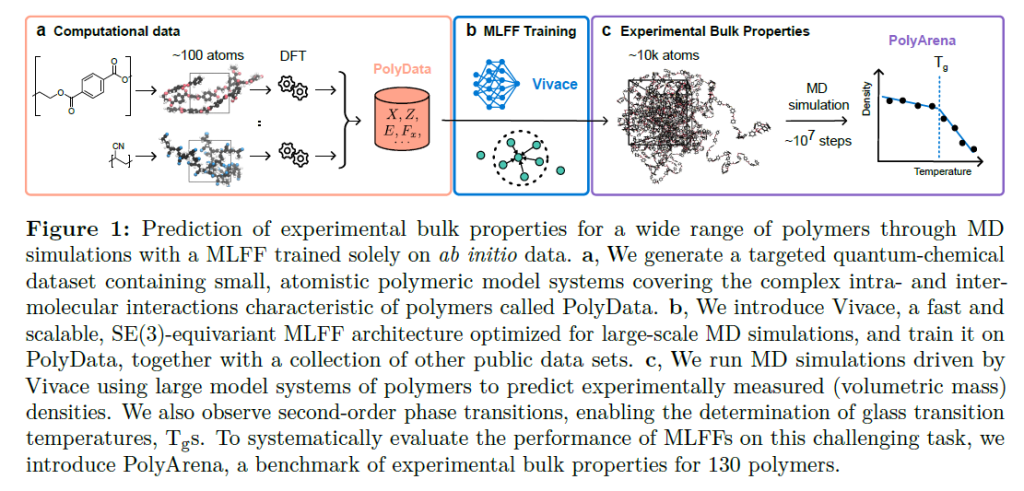

1）提出 Vivace：一种面向聚合物的快速、可扩展 MLFF，能在原子尺度分辨率下稳定开展大体系分子动力学（MD）并连接到宏观体密度与 Tg。
2）从 ab initio 训练出发，在未使用任何实验数据拟合的前提下，Vivace 对实验密度的预测优于主流经典力场，并能捕捉二级相变（玻璃化转变）。
3）发布 PolyArena：覆盖 130 种聚合物、含实验密度与 Tg 的评测基准；并配套 PolyData 训练集（PolyPack/PolyDiss/PolyCrop），将聚合物的链内与链间相互作用系统纳入训练。
4）给出一套从力场到宏观性质的端到端 MD 协议与 Tg 拟合/不确定性量化流程，便于可复现评估。
二、方法与数据
2.1 Vivace 架构
Vivace 采用 SE(3) 等变的短程交互块，核心是“仅用不变量算权重、但施加于等变量”的交叉注意力机制；在注意力类型上保留（1）对不变特征的自注意力与（2）不变→等变的交叉注意力，从而以较低内存/计算复杂度实现等变信息的聚合。其张量积更新以“更新节点等变特征”为主，复杂度从 O(边)降至 O(原子)。
为兼顾长程准确性与效率，Vivace 采用多截断策略：将 6.5 Å 内的长程弱相互作用（如 vdW）交给不变、廉价的两体近似；对 <3.8 Å 的短程强相互作用才施加昂贵的高阶几何张量运算，从而在较大图截断半径下保持计算效率。
2.2 训练数据：PolyData（三子集）
PolyPack：多条聚合物链在周期盒中的不同密度打包结构，主要锚定链内相互作用与受限环境密度松弛；PolyDiss：单链在周期盒中的扩散/解离曲线，聚焦链间作用能随“offset”变化；PolyCrop：真空中的链段簇，补充局部构型多样性。
2.3 评测基准：PolyArena
收集 Bicerano 手册中的 130 种聚合物，在标准条件下给出实验密度与 Tg 的分布，用于跨材料、跨相互作用尺度评测 MLFF 的“从微到宏”的一致性。玻璃化转变被视为二级热力学相变，通常表现为密度-温度曲线斜率的折变点。
2.4 从 ab initio 到宏观性质：密度 MD 协议
作者以 EMC 生成初始无定形打包（约 2000 原子、6 条等长链、初始密度 0.5 g/cm³），再用 21 步七循环（高温 NVT → 目标温度 NVT → 目标温度 NPT 加压/释压）协议进行致密与平衡；Tmax=700 K，Pmax=5×10⁴ bar。Vivace/MACE-OFF/PCFF 使用 LAMMPS（0.5 fs 步长；Nose-Hoover 热浴/柱塞），UMA 因接口限制使用 i-PI。
2.5 Tg 的确定与不确定性
围绕每个聚合物的实验 Tg，按 20 K 间隔在 [Tg−160 K, Tg+160 K]（不少于 100 K）取 17 个温度点，每个温度做 3 次、各含 1 万原子的独立 MD，以加权平均降低方差；随后对密度–温度曲线做全自动拟合（文中采用双曲线与分段线性均可，结果近似），并用自助法量化拟合不确定性。
值得注意的是，作者声明 Vivace 生成的密度–温度曲线清晰呈现二线性特征，表明 MLFF 首次在聚合物体系中捕捉到二级相变信号。
三、实验结果与对比
3.1 体密度（标准条件）
在 10 种选定聚合物与更广覆盖评测上，Vivace 与 UMA 的总体 MAE 分别为 0.04 与 0.06 g/cm³，均优于 PCFF（0.07）与 OPLS3e（0.10）。MACE-OFF 未以聚合物数据训练，仍达 0.09 的 MAE，显示一定迁移性。速度方面，经典力场仍快一个数量级以上；在 A100(80 GB) 上、以约 8000 原子 PS 体系、0.5 fs 步长计，Vivace 与 MACE-OFF 的速度约 0.52/0.51 ns/d，UMA 因 i-PI/单卡限制约 0.03 ns/d。
3.2 泛化能力
对训练集中出现与未出现的聚合物分别统计，Vivace 的 MAE 从 0.04 增至 0.06 g/cm³，仍保持可用的外推精度，表明对未见化学族/构型具有一定泛化性。
3.3 玻璃化转变温度
在 10 种聚合物上，Vivace 的 Tg MAE 为 43 K，PCFF 为 49 K，MACE-OFF 与 OPLS3e 稍差（62 K/64 K）；同时观察到 Vivace、MACE-OFF 往往高估 Tg，这与经典力场先前报道一致。
3.4 预训练 vs 微调：链间相互作用是关键
仅以非周期/小簇数据预训练的 Vivace 在 MD 上会显著低估密度（PolyArena MAE≈0.60 g/cm³），而并非“没见过周期数据→应力张量差”这一简单原因；细看 PolyDiss 的解离曲线可见预训练模型系统性低估链间解离能，说明链间相互作用的定量建模是稳定 MD 的必要条件。
3.5 截断半径对稳定性与精度的决定性作用
PCTFE 个案显示：若 rmax<6 Å，模型无法捕捉到链间束缚能，MD 过程中链条会彼此排斥、展开，导致体系密度塌陷至近零；约 6.5 Å 起密度才接近实验值。MACE-OFF 的 rmax=4.5 Å 在 PCTFE 上也出现类似问题；UMA 以 6 Å 未出现此崩塌。Vivace 通过“长程用廉价不变运算、短程才用高阶几何”的多截断架构，在保证必要的图截断半径前提下兼顾效率。
四、消融与工程权衡
（1）标准“力/应力 MAE”并不足以预测 MD 的可用性，需引入能真实反映链间作用的任务（如 PolyDiss 解离曲线）与宏观统计量（密度/Tg）做端到端验证。（2）图截断半径是控制模拟稳定性的硬约束；“加深消息传递层数”不等价于“增大图截断”，且过大感受野会降低多卡并行效率。（3）在相同硬件/引擎下经典力场仍显著更快，但 MLFF 已能在可接受速度下给出与实验相符的宏观性质。
五、科学意义与局限
意义：论文首次展示“仅凭 ab initio 训练”的 MLFF 能在聚合物中捕捉二级相变，并在跨材料的实验密度/Tg 上达到与或优于经典力场的水平，为“全仿真材料设计管线”打下基础；同时给出数据/协议/评测全套要素，为领域标准化评测提供抓手。局限：经典力场在速度上的优势仍明显；不同 MD 引擎/实现导致速度不可直接可比；个别聚合物/设定下 MD 会失败；Tg 与室温密度的准确性并非严格正相关，提示还需引入更丰富的可观测量与多尺度耦合。
六、可复现实践要点（面向工程落地）
1）训练数据：必须混合包含链内（PolyPack/PolyCrop）与链间（PolyDiss）相互作用的数据，避免仅以非周期簇预训练导致的“链间相互作用偏弱”。
2）图截断策略：以 rmax≥6.5 Å 作为起点（对 PCTFE 尤为敏感），并使用“长程不变、短程等变”的多截断实现提升稳定性与效率。
3）MD 协议：沿用 21 步七循环的致密与平衡流程（Tmax=700 K；Pmax=5×10⁴ bar；0.5 fs 步长；Nose-Hoover 热浴/柱塞参数如文所列），确保不同力场间对比的公平性。
4）Tg 评估：围绕实验 Tg 做 17 点、每点 3 次、各 1 万原子的密度-温度曲线，采用全自动拟合并用自助法给出不确定度；注意 Tg 与室温密度的误差并非强相关，应分别评估。
5）速度评测：统一在 LAMMPS+ML-IAP(Kokkos) 与相同 GPU 拓扑下测试；若使用 UMA（i-PI），需单列速度并注明不可直接对比。
七、展望
数据侧可扩展到更广元素与工况（溶剂、共混、共聚、填料）；模型侧结合主动学习与在线稳定性指示器，针对“链间作用/截断半径”自适应采样；多尺度侧将 MLFF 与粗粒化/连续介质模型耦合，桥接加工工艺尺度；可观测侧引入更多热机械与输运性质，推动从“密度/Tg”到“全属性图谱”的端到端验证闭环。
