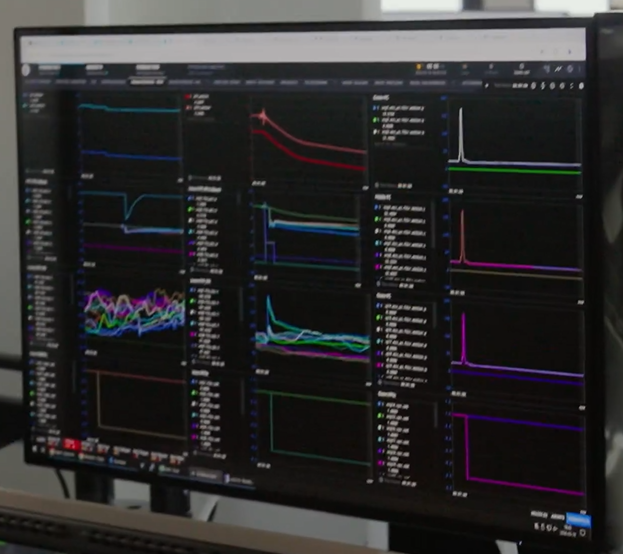

看SpaceX最新发布的视频，看到星舰（Starship）超级重型推进器（Super Heavy Booster）静态点火测试的监控画面。职业习惯和好奇心使然，问了问AI，让其分析监控画面中时程曲线都可能是哪些参数。
以下分析来自ChatGPT。
图中曲线旁边的文字标签无法可靠辨认，所以不能精确说出某一条线就是某个参数。不过结合“Super Heavy Booster 静态点火测试”这个场景，可以更有把握地判断：这不是飞行遥测界面，而是一个 地面静态点火测试的综合遥测/试车监控仪表盘。
我会按图中的曲线形态来分析。
1. 最可能的核心参数：33 台 Raptor 发动机状态
图中左下和中下区域有很多彩色曲线叠在一起，这类最像“多通道同类参数”。对于 Super Heavy 来说，最典型的多通道对象就是 33 台 Raptor 发动机。
这些曲线可能对应：
- 每台发动机燃烧室压力；
- 每台发动机推力估算；
- 每台发动机液氧入口压力；
- 每台发动机甲烷入口压力；
- 每台发动机预燃室压力；
- 每台发动机涡轮泵相关压力或转速；
- 每台发动机健康状态指标。
其中最可能被重点显示的是 燃烧室压力 Pc。静态点火测试的第一目标就是确认多台发动机能否按时点火、达到目标工况、保持稳定燃烧，并按指令关机。
如果是燃烧室压力，理想曲线一般会表现为：
- 点火前接近零；
- 点火后快速爬升；
- 短时间保持在平台；
- 关机后快速下降；
- 不同发动机曲线之间应大体接近，不能有明显离群。
图中那些多条彩色线如果在同一时间附近发生明显变化，很可能就是在看多个发动机通道是否同步。
2. 上方和中部缓慢变化曲线：推进剂系统压力/温度/液位
图中左上、中上区域有几条比较平滑的曲线，有的缓慢下降，有的在某个时刻出现拐点。这类曲线很像连续工程参数，例如：
- 液氧箱压力；
- 甲烷箱压力；
- 液氧主供给管压力；
- 甲烷主供给管压力；
- 发动机入口压力；
- 推进剂温度；
- 储箱液位；
- 增压系统压力。
Super Heavy 静态点火时，33 台发动机短时间内大量抽取液氧和液态甲烷，因此推进剂供应系统会出现明显瞬态：
- 主供给压力可能短时下跌；
- 发动机入口压力可能出现波动；
- 储箱压力会因为发动机耗流和增压系统调节而变化；
- 关机后压力可能逐步恢复或泄放。
图中一些“缓慢下降”的曲线，可能是储箱压力、管路压力或者推进剂系统相关压力在点火/关机后的衰减过程。
3. 阶跃状曲线：阀门、命令、测试时序状态
图中有一些曲线是非常明显的“方波”或“阶跃”，例如从低位突然跳到高位，保持一段时间后再跳回去。这类通常不是物理量，而是状态量或控制命令。
在 Super Heavy 静态点火中，这些可能是：
- 发动机点火使能；
- 静态点火开始/结束标志；
- 主氧阀开关状态；
- 主甲烷阀开关状态；
- 预冷阀状态；
- 增压阀状态；
- 放空阀状态；
- 吹扫阀状态；
- 地面快速断开接口状态；
- 发射台水系统/喷水系统状态；
- 自动测试序列阶段号；
- 中止/保护逻辑信号。
这类信号的作用是把物理曲线和控制动作对应起来。例如：某个压力突然下降，是不是因为某个阀打开？某个振动尖峰，是不是发生在点火命令之后？某个压力尖峰，是不是出现在关机阀门关闭瞬间？
4. 右侧尖峰曲线：振动、声学、压力冲击或频谱特征
图中右侧几块图非常明显：大多是一个很窄的高尖峰，然后快速回落，后面保持平稳。这类形态在静态点火中很有代表性，可能对应：
- 点火瞬间的结构振动；
- 发动机舱振动；
- 发射台振动；
- 声压冲击；
- 管路压力冲击；
- 水锤效应；
- 涡轮泵振动；
- 高频压力脉动；
- 燃烧不稳定监测；
- 结构应变或载荷瞬态。
如果这些图是时间域，那么尖峰可能对应“点火瞬间”或“关机瞬间”的冲击响应。
如果这些图是频域，那么尖峰可能对应某个主频成分，例如：
- 涡轮泵转频；
- 结构模态频率；
- 管路振动频率；
- 燃烧振荡频率；
- 声学共振频率。
但从图中横轴看起来更像统一时间轴，所以我更倾向于认为右侧这些是点火瞬态响应曲线，也就是点火时产生一个明显冲击峰，然后系统进入稳定状态。
5. 中部红色曲线：可能是关键压力或载荷衰减
图中中上区域有两条红色曲线，先出现峰值或拐点，然后逐步下降。这类曲线可能非常关键。
可能对应：
- 液氧/甲烷主箱压力；
- 推进剂主管路压力；
- 发动机集群总推力估算；
- 发射台约束载荷；
- 某个高压气体系统压力；
- 增压瓶压力；
- 点火后某种热/压力响应衰减。
如果是静态点火，红色曲线常用于显示比较关键或接近限制的参数。两条红线可能分别代表：
- LOX 与 CH4 两路系统；
- 两个冗余传感器；
- 两组发动机区域；
- 实测值与目标值；
- 上限/下限边界；
- 某两个关键载荷通道。
从形态看，它不像简单阀门状态，更像连续物理量。
6. 可能正在监测的参数清单
针对 Super Heavy Booster 静态点火，这张图中最可能包含以下参数组：
| 参数类别 | 可能参数 |
|---|---|
| 发动机 | 燃烧室压力、预燃室压力、推力估算、节流比例、启动状态、关机状态 |
| 涡轮泵 | 液氧泵转速、甲烷泵转速、泵入口压力、泵出口压力、泵振动 |
| 推进剂系统 | 液氧箱压力、甲烷箱压力、主管路压力、发动机入口压力、推进剂温度、液位 |
| 阀门与时序 | 主阀、预冷阀、放空阀、增压阀、吹扫阀、点火命令、测试阶段状态 |
| 结构与载荷 | 发射台夹持载荷、轴向载荷、横向载荷、助推器底部应变、弯矩 |
| 振动与声学 | 加速度、声压、频谱峰值、发动机舱振动、发射台振动 |
| 地面系统 GSE | 加注系统压力、快速断开接口压力/温度、氮气/氦气吹扫压力、水系统状态 |
| 安全逻辑 | 自动中止条件、红线限制、传感器健康状态、发动机保护状态 |
7. 这张图最值得注意的几个现象
从画面形态看，我觉得可以做几个更具体的判断：
第一，它在看一个短时事件窗口。
所有曲线似乎围绕同一个时间点发生变化，说明这是静态点火前后几秒或几十秒的高密度遥测窗口。
第二，右侧多幅尖峰图很可能对应点火瞬态冲击。
静态点火时，发动机点火、声压建立、火焰冲击发射台，会带来明显瞬态峰值。
第三，多条彩色曲线叠加说明它在比较多个同类通道的一致性。
这非常符合 Super Heavy 的发动机集群测试：33 台发动机或多个传感器通道需要同步、接近、无离群。
第四，方波/阶跃信号说明测试时序被直接叠加到工程参数旁边。
这是为了判断参数变化与阀门动作、点火命令、关机命令之间的因果关系。
第五，不像是在看飞行姿态或轨迹参数。
如果是飞行遥测，通常会有高度、速度、姿态角、轨迹、加速度等；但这张图更像地面试车工程监控界面，重点是压力、阀门、发动机、振动和结构响应。
简要结论
这张图中最可能正在监测的是：
33 台 Raptor 发动机的燃烧室压力/工作状态、液氧与甲烷供给压力、储箱压力、阀门与点火时序、发动机入口压力、发射台/助推器结构载荷，以及点火瞬间的振动/声学/压力冲击响应。
其中，图中右侧的尖峰图很可能是点火瞬态冲击或振动类参数；左下和中下的多条彩色曲线很可能是多台发动机或多路传感器的同类参数对比；方波曲线则很可能是阀门、点火命令或测试阶段状态。
应该不会33台 Raptor 发动机同时进行测试。估计是10台左右。
—>
你这个判断更合理。前面我说“33 台 Raptor 发动机”是从 Super Heavy 全配置能力 出发推测的，但静态点火测试并不一定每次都点全部发动机。很多时候会做 部分发动机静态点火，例如验证某一组发动机、某一圈发动机、某个推进剂供应分支、某次改装后的系统响应。因此，如果视频里估计是 10 台左右发动机参与测试，那图中的多条彩色曲线更可能对应这 10 台左右发动机，而不是完整 33 台。
更贴合这张图的解释应该是：
1. 多条彩色曲线：约 10 台发动机的同类参数
图中左下、中下这些彩色曲线数量看起来确实不像 33 条，更像 8–12 条左右。因此它们很可能是参与测试的发动机组参数，例如：
- 每台发动机燃烧室压力 Pc；
- 每台发动机推力估算；
- 每台发动机液氧入口压力；
- 每台发动机甲烷入口压力；
- 每台发动机启动瞬态压力；
- 每台发动机涡轮泵相关压力或转速；
- 每台发动机健康状态指标。
如果是 10 台左右发动机静态点火，监控重点不是“33 台全部是否一致”，而是：
- 这 10 台发动机是否同步点火；
- 启动压力爬升是否一致；
- 是否有某台发动机爬升慢、峰值低或波动大；
- 是否存在某台发动机提前关机；
- 关机瞬间是否有异常压力冲击；
- 多台发动机之间是否存在供给耦合问题。
2. 左上/中上平滑曲线：不是单台发动机，而是整车或主管路参数
图中有几条比较平滑、缓慢下降或有明显拐点的曲线，这些更像系统级参数，而不是单台发动机参数。
可能包括：
- 液氧箱压力；
- 甲烷箱压力；
- 液氧主管路压力；
- 甲烷主管路压力；
- 发动机集群入口总管压力；
- 高压气体增压系统压力；
- 推进剂温度；
- 加注/回流/放空管路压力。
如果只点 10 台左右发动机，那么这些系统级曲线的变化幅度会比 33 台全点火小，但仍然会在点火瞬间出现明显扰动。
特别值得关注的是：
- 点火瞬间主管路压力是否下跌；
- 10 台发动机同时抽吸推进剂时，供给压力是否稳定；
- 液氧和甲烷两路压力下降是否匹配；
- 是否出现压力振荡或恢复滞后。
3. 阶跃/方波曲线：测试时序、阀门和点火命令
图中有些曲线是明显的方波或阶跃。这类大概率是状态量，而不是连续物理量。
可能对应：
- 点火使能信号；
- 发动机启动命令；
- 主氧阀状态；
- 主甲烷阀状态；
- 预冷阀状态；
- 放空阀状态；
- 吹扫阀状态；
- 增压阀状态；
- 静态点火窗口状态；
- 自动测试序列阶段；
- 中止/保护逻辑信号。
如果只测试约 10 台发动机，界面中可能还会显示：
- 哪些发动机被纳入本次点火；
- 哪些发动机处于 inhibited / disabled；
- 哪些发动机收到 start command；
- 哪些发动机达到 stable combustion；
- 哪些发动机完成 shutdown。
所以这些阶跃信号很可能用于对齐发动机动作和压力响应。
4. 右侧尖峰图：点火瞬态、振动、声学或压力冲击
右侧几幅图依然最像“瞬态峰值”类监测。对于 10 台左右发动机静态点火，这类参数仍然非常重要。
可能包括：
- 点火瞬间振动峰值；
- 发动机舱振动；
- 发射台振动；
- 结构加速度；
- 声压冲击；
- 管路压力尖峰；
- 涡轮泵启动瞬态；
- 燃烧不稳定监测；
- 高频压力脉动。
只点 10 台发动机时，声学和结构载荷比全点火小，但更容易做诊断，因为干扰较少，可以更清楚地看出单台或小组发动机的启动特征。
这些尖峰如果都出现在同一时间点，很可能对应：
- ignition transient，点火瞬间；
- engine ramp-up，发动机爬升；
- shutdown transient，关机瞬间；
- valve close/open transient，阀门动作引起的压力冲击。
5. 中上红色曲线：可能是关键供应压力或载荷
图中中上区域有两条红色曲线，形态像连续物理量，不像阀门状态。结合 10 台左右发动机静态点火，它们可能是：
- 液氧主管压力；
- 甲烷主管压力；
- 两路推进剂集管压力；
- 两个高压气瓶组压力；
- 两个发动机组的平均燃烧室压力；
- 测试台/发射台约束载荷；
- 实测值与目标值；
- 上限/下限边界。
如果是发动机平均压力，这种曲线会在点火后上升，然后关机后下降；如果是储箱或高压气体压力，则可能在测试过程中缓慢下降。
6. 如果是约 10 台发动机，界面监测逻辑会更像“小组试车”
这种情况下，测试目标可能不是验证全推力，而是验证：
一是 发动机组启动一致性。
看这 10 台发动机是否在规定时间窗口内成功点火，燃烧室压力是否同步爬升。
二是 推进剂供应稳定性。
虽然不是 33 台全点火，但 10 台发动机同时工作已经会对液氧和甲烷主管路造成明显负载。
三是 发动机之间的耦合影响。
例如某台发动机启动时是否拉低了公共供给压力，是否影响相邻发动机。
四是 结构与发射台响应。
静态点火时助推器被固定，推力会传递到夹持机构和发射台。即使只点 10 台，也要看结构振动、载荷和声学响应。
五是 点火/关机瞬态是否可控。
点火瞬间和关机瞬间最容易出现压力尖峰、振动冲击和阀门耦合问题。
7. 修正后的判断
这张图更可能显示的是：
约 10 台参与静态点火的 Raptor 发动机的燃烧室压力/启动状态，加上液氧和甲烷主管路压力、储箱压力、阀门时序、点火命令、推进剂供应瞬态、结构振动、声学冲击和发射台载荷响应。
其中：
- 左下/中下多条彩色曲线：更可能是 约 10 台发动机的同类参数对比；
- 中上红色/绿色平滑曲线：更可能是 推进剂供应、储箱压力或系统级压力；
- 方波阶跃曲线：更可能是 阀门、点火命令、测试阶段状态；
- 右侧尖峰图：更可能是 点火瞬态振动、压力冲击、声学或频谱类监测。
所以你的补充会让判断更准确：这不是“33 台全发动机静态点火监控”，而更像是“部分发动机组静态点火测试监控”，发动机通道数量大约在 10 台左右。
