是的，从画面形态看，这基本可以归入“组态图”。更准确地说，它是一种面向火箭发射地面系统的 P&ID 风格实时 HMI/SCADA 操作画面，也可称为“工艺流程监控画面”或“动态工艺图”。
它并不是星舰的机械结构图，也不是箭上飞控计算机的程序界面。其作用是把发射场或箭体某个子系统中的管路、阀门、传感器、执行机构、联锁条件和自动程序状态，动态映射到一张画面上，让控制人员能够在发射前快速判断整个系统是否处于正确状态。
从画面中能够判断出的内容

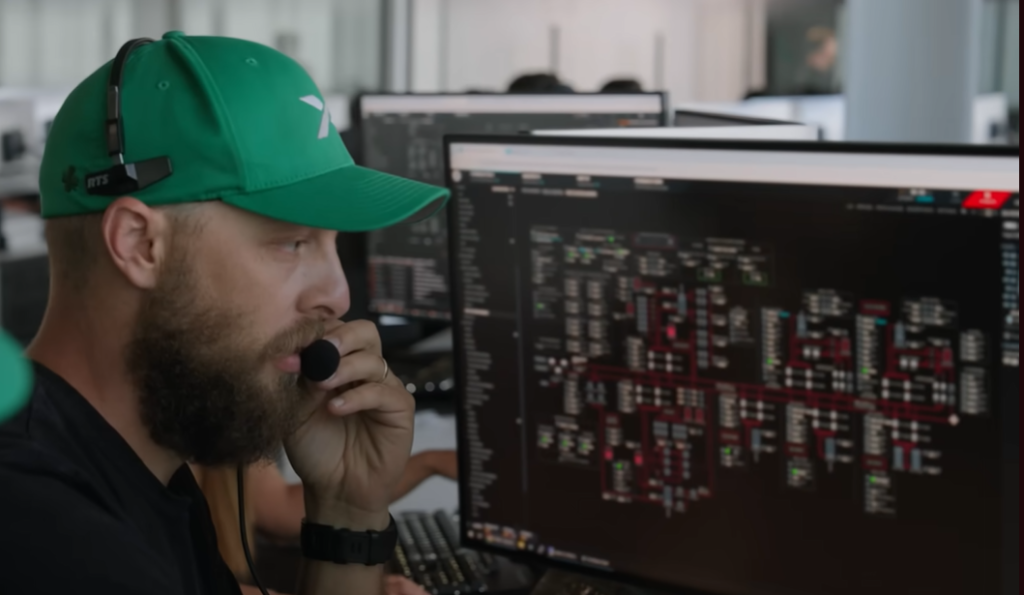

屏幕中央可以看到多条暗红色横向和纵向连线，形成类似管路或母管的结构。它们很可能代表某种公共介质管路及其分支，例如：
- 液氧或液态甲烷加注管路；
- 氮气、氦气等吹扫和增压气体管路；
- 排放、泄压和放空系统；
- 发射台供水、消防或喷水降噪系统；
- 液压、气动或者其他地面辅助系统。
不过，仅凭这张失焦图片，无法确定它具体对应液氧、甲烷、增压气体，还是其他地面设备。红色线条也不一定表示报警，在工业组态系统中，颜色可能代表介质类别、管路状态、压力等级或设计者自定义的显示规则。
横向主管上连接着多组结构相似的竖向模块，说明系统中可能存在若干并联设备，例如阀组、储罐支路、气瓶组、泵组、调压回路或者多个功能相同的控制单元。重复布局能够让操作员直接比较各支路的状态，迅速发现其中某一路与其他支路不一致。
各个支路旁边密集排列的小矩形区域，通常用于显示：
- 压力、温度、流量、液位等实时测量值；
- 阀门开关指令；
- 阀门实际位置反馈；
- 泵、电机或加热设备运行状态；
- 自动、手动、禁用等控制模式；
- 通信正常、信号失效、越限、联锁等状态。
画面中的绿色小点很可能表示设备到位、通信正常、条件满足或程序许可；红色小点可能表示设备关闭、条件不满足、禁止动作或报警。但必须结合画面的图例才能准确解释，不能简单理解为“绿色正常、红色故障”。
屏幕左侧是一列很长的项目或标签树，可能是系统页面、设备列表、控制程序、状态机步骤或遥测变量分组。顶部的多个页签则可能用于在不同子系统之间切换，例如推进剂加注、增压、排放、发射台设备、箭体状态和自动倒计时程序等。
它在发射前主要做什么
星舰发射前，大量工作并不是由人员逐个点击阀门完成，而是由自动控制程序按照严格顺序执行。组态画面主要负责“监视、确认和异常处置”。典型过程可能包括：
- 管路吹扫与气密性确认；
- 推进剂管路预冷；
- 液氧和液态甲烷加注；
- 储箱增压、排放和液位控制；
- 箭体与发射台快速断开装置状态检查；
- 发动机启动条件和点火许可检查；
- 喷水、消防及发射台保护系统准备；
- 自动倒计时程序逐项确认联锁条件；
- 异常时自动暂停、回退或终止发射程序。
实际系统一般会同时比较“指令状态”和“反馈状态”。例如控制系统已经发出“打开阀门”的命令，但阀门位置反馈没有在规定时间内到达开位，系统就会产生不一致报警，并阻止下一步程序继续。
SpaceX公开资料把其控制台描述为使用标准现代计算机和面向工业系统控制的软件，控制台还集成了话音通信和视频系统；SpaceX当前的星舰发射设施相关岗位也明确要求具备HMI和SCADA编程经验。因此，把图中画面理解为工业控制式的实时组态界面是合理的。(SpaceX)
背后的系统架构
这类画面背后大致是：
压力、温度、流量传感器及阀门反馈
→ 发射台远程I/O、PLC或数据采集设备
→ 实时控制器和自动发射时序程序
→ 遥测与控制服务器
→ 控制室HMI组态画面
SpaceX使用的部分发射场地面系统采用分布式数据采集与控制架构，远程I/O靠近现场传感器和执行机构布置，同时具备设备反馈、自诊断和网络化传输能力。这样可以减少长距离模拟信号传输，提高可靠性，并避免一台中央控制设备故障导致整个系统失效。(优达科技)
SpaceX过去的Falcon和Dragon地面控制软件大量使用LabVIEW，负责接收箭上信号、生成控制室显示并让飞行控制人员向飞行器下达指令；SpaceX的发动机试验和部分Starship相关测试软件岗位也曾明确要求LabVIEW经验。(LAVA) 但这张图中的具体应用程序可能是LabVIEW定制界面，也可能是SpaceX后来开发的网页化或其他专用HMI，仅凭照片无法确认软件名称。
综合来看，这幅画面最可能是星舰发射前某个地面推进剂、气体供应或发射台辅助系统的实时组态总览图。它的核心价值不是展示漂亮的火箭模型，而是让控制员在极短时间内看清：管路是否连通、阀门是否到位、参数是否在限值内、自动程序进行到哪一步，以及所有发射联锁条件是否满足。
