芯片设计正在进入一个新的自动化阶段。
过去，电子设计自动化软件主要依靠工程师预先编写好的规则、脚本和流程运行。工程师告诉工具“怎样做”，工具按照固定步骤执行。近年来出现的生成式人工智能可以帮助工程师解释代码、生成Verilog模块或者编写测试脚本，但它通常仍然停留在“问一句、答一句”的助手模式。
所谓“芯片设计智能体”，则试图再向前走一步：工程师不必详细规定每一个操作步骤，而是直接给出设计目标、规格文档和约束条件，智能体自己分析任务、制订计划、调用EDA工具、检查运行结果，并根据错误日志、波形和验证结果不断修改方案。
它不再只是一个会写代码的聊天机器人，而更像一个能够操作专业软件、持续执行工程任务的“虚拟芯片工程师”。
什么是芯片设计智能体
芯片设计智能体，是专门面向集成电路设计和电子设计自动化流程构建的人工智能系统。它通常以大语言模型为推理核心，同时连接芯片规格文档、RTL代码、测试平台、验证计划、仿真日志、波形数据库、覆盖率数据以及真实的EDA工具。
与传统自动化脚本相比，两者最大的区别在于是否能够根据过程中的反馈改变行动。
传统脚本运行到报错位置后，通常只能停止或者进入预设的异常处理分支；芯片设计智能体则可以读取报错信息，判断错误可能来自语法、接口、时序、测试平台还是设计逻辑，然后修改代码、调整参数并重新运行工具。

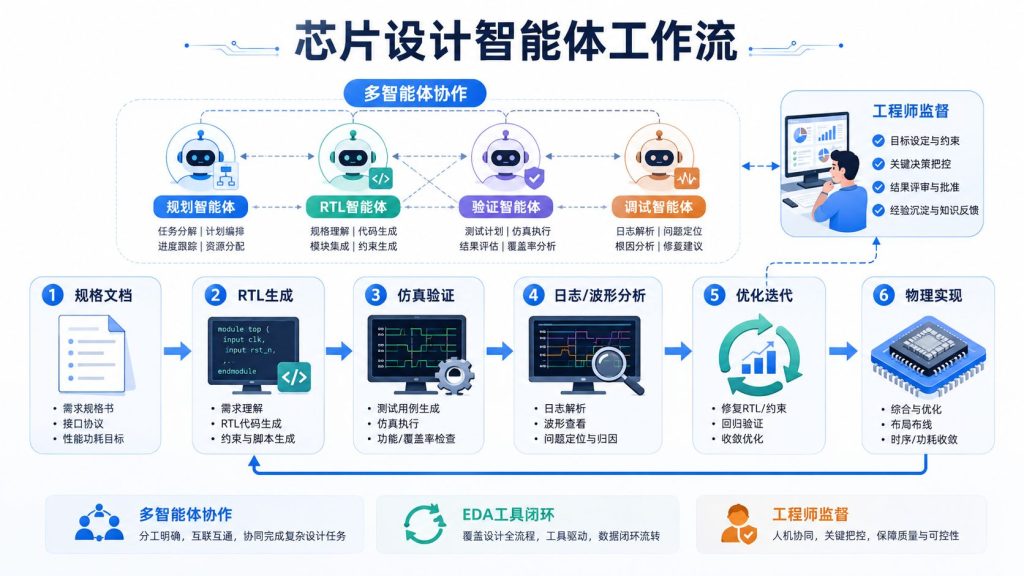

一个比较完整的芯片设计智能体通常包括六个部分：
第一部分是基础模型，负责理解自然语言、代码和工程问题；第二部分是项目知识库，用于保存规格、RTL层次结构、历史缺陷和设计规则；第三部分是任务规划器，把复杂目标拆成若干可执行步骤；第四部分是专业智能体，例如RTL智能体、验证智能体、调试智能体和物理设计智能体；第五部分是EDA工具接口，连接仿真、综合、形式验证、布局布线和签核工具；第六部分是验证与治理模块，检查智能体生成的结果，并在关键节点要求工程师批准。
因此，芯片设计智能体并不是某一个单独的大模型，而是“大模型、工程知识、专业工具和自动反馈闭环”的组合。
为什么芯片设计特别需要智能体
现代芯片的规模和复杂度已经远远超过单个工程师能够完整理解的范围。一颗复杂SoC可能包含大量处理器核心、存储控制器、通信接口、加速器和第三方IP，不同模块之间还可能存在多个时钟域和复杂的数据依赖关系。
工程师不仅要编写RTL代码，还需要完成代码检查、时钟域交叉分析、测试平台搭建、UVM验证、断言编写、回归测试、覆盖率收敛以及故障调试。一次验证失败，可能涉及数万行代码、数百页规格说明、海量日志和数GB的波形数据。
尤其是在验证和调试阶段，工程师经常需要花费数小时甚至数天追踪一个错误信号的来源。ChipAgents公开的产品说明就将错误日志、波形以及跨时钟域设计中的根因追踪列为其自动根因分析系统的主要处理对象。
芯片设计智能体适合处理这类工作，是因为它可以同时读取多种信息，并且反复执行“提出假设—调用工具—寻找证据—排除错误假设”的过程。
从规格文档到RTL代码
目前最直观的应用，是根据自然语言规格生成Verilog或SystemVerilog代码。
工程师可以给出模块功能、接口定义、时钟和复位方式，智能体据此生成初始RTL。随后，智能体调用编译器和仿真器检查语法与功能；如果测试失败，它读取工具反馈并修改代码，直到满足测试条件。
这比一次性代码生成更加可靠，因为最终结果不是由语言模型自己判断，而是交给真实的仿真和验证工具检查。
不过，从规格生成一个小型计数器，与生成一套能够用于复杂SoC的高质量RTL完全是两回事。真实项目不仅要求功能正确，还要满足面积、频率、功耗、可测试性、编码规范和复用要求。
近年来的新基准也开始暴露这一差距。2026年发布的RTL-BenchLS包含超过一万个经过形式验证的Verilog设计，并加入代码推理和项目问题修复等任务。在这些更复杂的测试中，表现最好的模型在部分任务上的成功率仍只有约12%至28%，说明简单基准上的高分不能代表模型已经具备工业级芯片设计能力。
验证可能是最先产生价值的领域
与完全自动生成芯片相比，验证辅助和故障调试可能是芯片设计智能体近期最有价值的落地场景。
验证工作通常包含大量重复但要求专业知识的任务，例如：
生成验证计划，建立UVM测试环境，编写SystemVerilog断言，组织回归测试，分析失败用例，寻找覆盖率缺口，以及从波形和日志中定位故障根因。
Cadence的ChipStack AI Super Agent已经把RTL生成、测试平台创建、回归测试编排、形式验证和自动调试纳入同一个多智能体环境。其中，形式验证智能体可以生成验证计划和SVA断言，并调用Jasper平台进行证明；调试智能体则负责失败用例分类、根因分析和修复建议。
Siemens的Questa One Agentic Toolkit也采用类似思路。其调试智能体会联合分析波形、断言、覆盖率和日志，寻找可疑的信号变化并提出故障机制；验证规划智能体则从规格文档生成验证计划。
形式验证也是一个重要方向。FVEval等研究基准已经开始评估大模型根据自然语言或者RTL代码生成SystemVerilog断言的能力。研究表明，大模型确实有潜力降低形式验证测试平台和验证资产的编写成本，但距离稳定处理复杂工业设计仍有明显差距。
智能体开始进入物理设计
芯片设计智能体的应用范围正在从前端设计和验证，逐步向综合、布局布线、时序收敛、功耗优化和物理签核延伸。
在这一阶段，智能体可能根据综合报告分析关键路径，修改约束或RTL结构；调用布局布线工具调整拥塞和时序；分析设计规则检查结果；或者执行工程变更指令。
Siemens的Fuse EDA AI Agent已经宣布覆盖从架构探索、RTL、验证，到布局布线、时序和功耗优化、Calibre物理验证、DFT、3D IC以及PCB设计的多工具流程。该平台还引入MCP和Agent Skills，用于发现并调用EDA工具，同时支持第三方系统接入。
然而，物理设计对智能体提出了更高要求。2026年的FluxBench研究比较了不同智能体完成RTL到GDS流程的表现。研究发现，即使使用相同基础模型，不同智能体架构之间也可能出现巨大的性能差距；工具版本、Tcl命令和执行模式等看似低层的问题，也会导致整个流程中断。
这说明，给通用编程智能体安装几个EDA插件，并不等于它已经能够稳定完成芯片物理设计。真正的难点在于长时间保持工程状态、正确操作复杂工具，并对每一步结果进行验证。
当前主要参与者
目前参与芯片设计智能体竞争的企业，大致可以分为传统EDA厂商和AI原生创业公司。
Cadence推出了ChipStack AI Super Agent，重点覆盖前端RTL设计、验证和调试。它通过一个统一的“设计心智模型”保存规格、设计层次、历史信息和模块关系，使不同专业智能体能够共享同一份工程上下文。
Synopsys推出了AgentEngineer，强调多个智能体能够分别进行推理、规划和执行，并协同完成从规格理解、RTL生成到验证规划、测试平台创建等多步骤任务。Synopsys仍然设置人工检查节点，让工程师控制关键决策。
Siemens推出Fuse EDA AI Agent和Questa One Agentic Toolkit。其特点是覆盖范围广，同时强调开放接口、MCP工具连接、企业权限控制以及通过确定性的EDA引擎检查智能体结果。
ChipAgents则代表了AI原生创业公司的路线。它主要从RTL设计、验证资产生成、波形分析和ASIC根因分析切入，试图作为一个跨工具的智能体工作环境，运行在芯片企业现有EDA流程之上。
传统EDA厂商的优势，是掌握底层仿真、综合、验证和签核工具，可以实现更深的原生集成；创业公司的优势，则是产品迭代速度较快，并且有机会构建不依赖单一EDA厂商的中立智能体层。
为什么通用大模型还不够
芯片设计具有大量特殊语言、文件格式和隐性工程知识。普通大模型可能理解Verilog语法，却不一定真正理解跨时钟域风险、非阻塞赋值语义、UVM验证结构、时序例外、PPA权衡或者物理设计报告。
NVIDIA早期的ChipNeMo研究已经表明，通过芯片领域继续预训练、专业指令微调、专用分词器和领域检索模型，可以明显提升大模型在EDA脚本生成、工程问答和缺陷分析方面的表现。
因此，未来的芯片设计智能体很可能不会只依赖一个通用大模型。更现实的架构是：
通用模型负责总体规划和自然语言交互；芯片领域模型负责RTL、验证和EDA知识；知识库提供企业内部规格和历史经验；专业工具给出确定性的仿真、证明和签核结果。
模型负责提出方案，EDA工具负责裁决方案是否成立。
芯片设计智能体面临的现实问题
首先是正确性。
软件出现错误后通常可以发布补丁，而芯片流片之后才发现严重错误，可能意味着重新设计、重新制造以及数月时间损失。因此，芯片设计智能体不能仅仅生成“看起来合理”的答案。
其次是长流程可靠性。
一个智能体能够修正某段RTL，并不意味着它可以连续运行数小时或数天，稳定完成综合、布局布线和签核。随着任务链条变长，任何错误理解、接口异常或错误参数都可能逐步放大。
第三是上下文管理。
芯片工程包含大量规格、代码、脚本、报告、波形和历史记录，不可能全部直接塞进模型上下文。智能体必须知道什么时候读取哪一部分数据，并维护不同版本之间的关系。
第四是知识产权安全。
芯片源码、工艺参数和验证数据往往是企业最核心的机密。智能体系统需要支持本地化或者隔离环境部署、严格的权限控制、审计记录和数据边界。Siemens公开的Fuse架构就把角色权限、审计轨迹、人工检查点以及隔离计算环境列为关键组成部分。
第五是成本。
智能体不是只调用一次模型，而是可能反复规划、生成代码、读取报告并重新运行工具。模型推理费用、EDA许可证费用、服务器资源以及任务耗时都必须计算。FluxBench提出Token ROI指标，正是为了衡量智能体消耗大量Token后，究竟带来了多少经过工具验证的有效工程进展。
芯片工程师会被取代吗
近期看，芯片设计智能体更可能改变工程师的工作方式，而不是完全取代芯片工程师。
重复性的代码编写、脚本配置、失败用例分类、报告整理和初步根因分析，会逐步交给智能体。工程师的工作重心则会转向系统架构、规格制定、关键技术决策、异常情况处理以及最终签核。
这类似于软件开发从手工编译进入集成开发环境时代：工具降低了大量操作成本，却没有消除对高级工程能力的需求。
芯片设计智能体甚至可能提高资深工程师的价值。因为企业可以把资深人员的设计规则、调试方法和验证经验转化为智能体技能，让这些知识在整个团队中重复使用。
真正发生变化的，可能不是“有没有工程师”，而是一个工程师能够管理多少设计任务、多少智能体以及多大规模的芯片项目。
未来发展方向
芯片设计智能体未来可能沿着几个方向发展。
一是从生成式智能体走向自验证智能体。智能体生成的RTL、断言或布局调整，都必须自动提交给仿真、形式验证和物理签核工具检查。
二是从单个智能体走向多智能体协作。架构、RTL、验证、PPA、DFT和物理设计智能体分别承担专业任务，由上层监督智能体协调。
三是从单一工具集成走向多厂商编排。企业通常同时使用多家EDA厂商的软件，因此能够跨工具工作的智能体平台更具实际价值。
四是形成企业内部的芯片工程知识系统。智能体不仅读取通用知识，还会利用企业的IP库、历史缺陷、编码规范、验证资产和设计经验。
五是由“完全自主”宣传回归“可控自主”。在高风险芯片项目中，最有价值的系统未必是完全取消人工参与，而是在明确权限和检查节点的条件下，尽可能自主地执行大量工程工作。
结语
芯片设计智能体代表了EDA从“工具自动化”走向“工程任务自动化”的重要变化。
它的核心价值，不是让人工智能凭空设计出一颗芯片，而是让人工智能能够理解工程目标、操作现有EDA工具、读取运行反馈，并持续推进设计和验证流程。
从当前技术水平看，自动生成小型RTL已经相对成熟，验证计划、测试平台生成、回归分析和故障根因定位正在快速进入实际应用；端到端自主完成复杂芯片设计、物理实现和签核，仍处于早期探索阶段。
未来几年，最先普及的可能不是一位能够独立设计整颗芯片的“AI总工程师”，而是一批嵌入EDA环境的专业智能体：有人负责写RTL，有人负责生成验证内容，有人负责检查波形，有人负责分析时序，还有人负责协调所有工具。
芯片设计不会突然变成一句自然语言指令就能完成的工作，但它很可能逐渐从“工程师亲自完成每一步”，转变为“工程师定义目标、监督智能体并对最终结果负责”。
真正决定胜负的，也不会只是哪个大模型更聪明，而是谁能够让智能体可靠地理解芯片设计上下文、稳定地操作真实EDA工具，并用可验证的工程结果证明自己没有犯错。
